موثوقية دعامات الأسطوانات: نظرة منهجية من المواد والمعالجة الحرارية إلى مراقبة القبول

تُعدّ حوامل الأسطوانات (أغلفة المحامل) المكونات الرئيسية الحاملة للأحمال، والتي تربط الأسطوانة والمحمل وغلاف مطحنة الدرفلة. ولا يتحدد استقرار تشغيلها على المدى الطويل ببعد واحد أو مادة واحدة أو عملية واحدة، بل بالتأثير المُجتمع لجودة المواد، وطريقة التصنيع، والمعالجة الحرارية، والاختبارات غير المتلفة، ودقة التشغيل، وتزييت التجميع، وظروف الدرفلة. إنّ التشغيل وفقًا للرسم يعني فقط أن التصنيع له أساس هندسي، ولا يعني بالضرورة السيطرة على مخاطر الموثوقية. يجب على مسؤولي المشتريات والفنيين تضمين المواد، وحالة المعالجة الحرارية، وفحص المناطق الحرجة، ودقة الأبعاد والهندسة، والسجلات القابلة للتتبع في الاتفاقية الفنية.

1. لماذا لا يعني استخدام تقنية التصنيع وفقًا للرسم التحكم في الموثوقية؟

في ورش صيانة مصانع الدرفلة على البارد والساخن، ومصانع درفلة رقائق الألومنيوم، ومصانع درفلة شرائح الألومنيوم، قد يُصادف المرء أحيانًا ما يلي: تُظهر دعامات الدرفلة ذات الهياكل المتشابهة والرسومات المتطابقة أداءً خدميًا غير متسق. بعضها يبقى مستقرًا لفترة طويلة، بينما يُصاب البعض الآخر بتآكل في سطح التثبيت، أو انحراف في الأبعاد، أو تشققات موضعية، أو ارتفاع غير طبيعي في درجة الحرارة قبل الموعد المتوقع.

لا يمكن عزو هذه الاختلافات ببساطة إلى ضعف دقة الأبعاد، ولا يمكن الاستدلال على وجود مشكلة في المادة أو المعالجة الحرارية من خلال عطل واحد. قد تساهم عوامل أخرى في حدوث العطل، مثل قوة الدرفلة، وحمل الصدم، وقوة ثني الدرفلة، وحالة المحمل، وخلوص التجميع، والتشحيم والتبريد، وصلابة الغلاف، وفترات الصيانة. لذا، يُعدّ تحليل سجلات التصنيع ونتائج الفحص وظروف التشغيل الميدانية معًا نهجًا أكثر موثوقية.

إذا اقتصر الرسم على الأبعاد الخارجية والتفاوتات المسموح بها، دون تحديد نوع المادة، أو شروط التسليم، أو متطلبات المعالجة الحرارية، أو طريقة الفحص، أو مستوى القبول، فحتى لو أكمل المورد الرسم، فقد تظل هناك اختلافات في الجودة بين المنتجات يصعب تحديدها بالمظهر. تشمل المخاطر الشائعة ما يلي:

الخلاصة: غالبًا ما يكون اختلاف عمر خدمة دعامات الأسطوانات ذات الرسم نفسه نتيجة مشتركة لجودة التصنيع + صيانة التجميع + ظروف الدوران. عند التحليل، تجنب عزوه إلى سبب واحد.

2. المواد الشائعة: المواد الشائعة وطرق التصنيع لأوتاد التثبيت الدوارة

لا توجد مادة مثالية لدعامات الأسطوانات بمعزل عن ظروف التشغيل. تتحمل دعامات أسطوانات العمل، ودعامات أسطوانات الدعم، ودعامات الأسطوانات الوسيطة أحمالًا مختلفة، وتخضع لقيود مساحة، وتختلف في وتيرة تغيير الأسطوانات، وفي بيئات التبريد؛ كما تختلف مطاحن الدرفلة الباردة والساخنة والرقائقية في تركيزها على الصلابة، ومقاومة التآكل، ومقاومة الصدمات، وثبات الأبعاد، وسهولة الصيانة. يجب تحديد المادة وطريقة التصنيع بشكل مشترك من خلال حسابات التصميم، والخبرة العملية للمعدات الحالية، والاتفاقية الفنية.

حول QT400-15: هذا النوع من الحديد هو حديد مطاوع (حديد زهر عقدي). وفقًا للمعيار GB/T 1348-2019 الحالي (المعدل للمعيار ISO 1083:2018)، يُشير الرمز "400" إلى أدنى درجة لمقاومة الشد، بينما يُشير الرمز "15" إلى أدنى درجة للاستطالة بعد الكسر. وتستند خصائصه عادةً إلى نسبة عالية من مصفوفة الفريت وتكوين كروي جيد للجرافيت. في بعض مصانع الدرفلة على البارد عالية الدقة، أو مصانع درفلة رقائق الألومنيوم، أو مصانع درفلة شرائح الألومنيوم، يجب ألا يقتصر دور دعامة التثبيت على تحمل الأحمال فحسب، بل يجب أن تحافظ أيضًا على استقرار نمط التجويف، وأسطح التثبيت، وارتفاع المركز على المدى الطويل؛ لذا يُمكن للمصمم اختيار QT400-15 بعد دراسة متأنية. لكن لا ينبغي مساواته مباشرةً بـ "لن يتشوه" أو "أكثر ملاءمةً لمطاحن الدرفلة عالية الدقة" - إذ تتأثر استقرارية الأبعاد أيضًا بتغيرات سُمك الجدار، ومعدل التكوير، وبنية المادة الأساسية، والإجهاد المتبقي بعد الصب، والحمل الحراري الفعلي. ولا تزال ظروف الصدمات العالية أو الأحمال العالية جدًا تتطلب مقارنة مع خيارات المواد الأخرى من خلال تحليل القوة والصلابة والإجهاد.

ملاحظة: جدول المواد مخصص فقط لبناء فهم أولي ولا يمكن أن يحل محل حساب اختيار المواد.

إن عبارات مثل "الفولاذ المصبوب العادي يمتص الاهتزازات جيدًا"، و"يجب أن يكون الفولاذ المخلوط أكثر متانة"، و"لا يتشوه QT400-15 أبدًا"، أو "يجب أن تستخدم الأجزاء الملحومة نظام تلدين ثابتًا" تتجاهل بسهولة خصائص البنية والحجم والحمل وظروف التصنيع. أما الأسئلة الأكثر أهمية في مجال التوريد فهي: لماذا تُعد هذه الدرجة مناسبة لهذا النوع من المطاحن؟ ما هي شروط التسليم ومتطلبات البنية المجهرية؟ كيف يتم التحقق من الخصائص الرئيسية؟

3. المعالجة الحرارية السائدة: لماذا يُعد الإجهاد المتبقي والبنية المجهرية مهمين؟

قد تتولد إجهادات متبقية في الأجزاء الكبيرة المصنوعة من الفولاذ المصبوب والهياكل الملحومة أثناء التصلب واللحام والتشغيل الأولي. إذا لم يتم التحكم في البنية المجهرية وحالة الإجهاد بشكل صحيح، فقد تحدث تغيرات في الأبعاد أثناء عمليات التشطيب أو الاستخدام اللاحقة؛ كما قد يزداد خطر التشققات في ظل الأحمال الدورية والصدمات وتركيز الإجهاد مجتمعة. مع ذلك، فإن الإجهاد المتبقي ليس سوى عامل واحد مؤثر، ولا يمكن تقييمه بمعزل عن عيوب المواد والتصميم الهيكلي وظروف التشغيل.

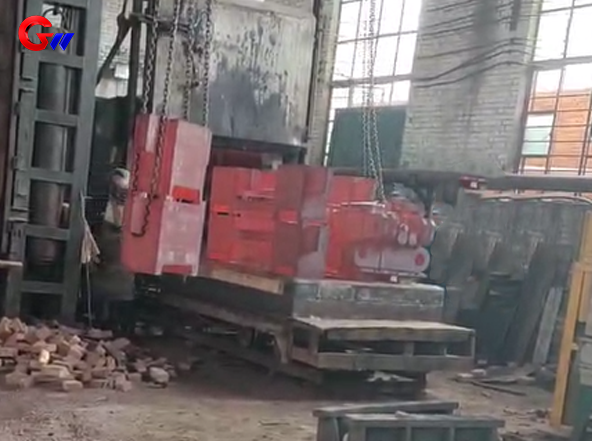

1. تخفيف الإجهاد: يهدف هذا الإجراء إلى تحسين استقرار الأبعاد. بالنسبة للمسبوكات أو الأجزاء الملحومة، تُقلل المعالجة الحرارية لتخفيف الإجهاد من الإجهاد المتبقي، مما يُساعد على الحفاظ على استقرار أبعاد التشغيل والاستخدام اللاحقة. ويُحدد تطبيق هذه المعالجة، ونظام درجة الحرارة والوقت المُستخدم، بناءً على نوع المادة، وسُمك الجدار، والقيود الهيكلية، وإجراءات اللحام، ومتطلبات التصميم، مع الاحتفاظ بسجلات موثقة للمعالجة الحرارية.

٢. التطبيع، أو التطبيع، أو التبريد والتطبيع: قد تخضع أجزاء الفولاذ المصبوب للتطبيع، أو التطبيع مع التطبيع، أو غيرها من المعالجات الحرارية وفقًا لمتطلبات الدرجة والخصائص؛ وقد تخضع بعض سبائك الفولاذ المصبوب للتبريد والتطبيع وفقًا للتصميم. لا يُعد اسم العملية بحد ذاته دليلًا على الجودة؛ إذ يعتمد الأمر في النهاية على ما إذا كان التركيب الكيميائي، والخواص الميكانيكية، وتوزيع الصلابة، والتركيب المعدني، أو نتائج الفحص المتفق عليها الأخرى تفي بالمعايير والرسومات.

3. المعالجة السطحية والموضعية: يُحدد ما إذا كان سطح التلامس، أو سطح الانزلاق، أو المنطقة المعرضة للتآكل تحتاج إلى تقوية موضعية، أو معالجة سطحية، أو بطانة قابلة للاستبدال، بناءً على بنية الهيكل واستراتيجية الصيانة. قد يؤدي السعي المفرط وراء الصلابة الموضعية إلى صعوبة في التشغيل، أو تركيز الإجهاد، أو انخفاض المتانة، لذا لا ينبغي اعتبار الصلابة العالية متانةً مطلقة.

نصيحة للمشتريات: لا تكتفِ بكتابة "معالجة حرارية" في الاتفاقية الفنية. حدد الغرض، والمعيار المطبق، وشروط التسليم، ومتطلبات التوثيق، والخواص الميكانيكية أو نطاق الصلابة المطلوب التحقق منه.

4. المطاحن المختلفة والوصلات المختلفة - تختلف نقاط الاهتمام

5. ما يجب فحصه في عمليات التشغيل والصيانة لأعمدة التثبيت الدوارة

التصنيع الجديد ومراقبة المواد الواردة: يجب أن تتضمن مستندات الإدخال رسم التخطيط العام، ورسومات الأجزاء، ومعايير المواد والتنفيذ، وقوة الدرفلة أو نطاق الحمل، وعلاقة التوافق، وبيئة التشغيل، وسجلات أعطال الأجزاء الأصلية. تشمل مراقبة العمليات إعادة التحقق من المواد الواردة، وتأكيد العمليات الرئيسية للقطع المصبوبة أو الملحومة، والمعالجة الحرارية، وتخفيف الإجهاد/الاستقرار بعد التشغيل الأولي، والاختبار غير المتلف للمناطق الحرجة. هنا نميز بين عملية الصب/اللحام لمورد القطعة الخام وعملية التشغيل اللاحقة: تتولى شركة GW Precision مرحلة التشغيل والفحص من القطعة الخام إلى المنتج النهائي؛ ويتم تأكيد جودة القطع المصبوبة أو الملحومة من خلال شهادات المواد وفحص المواد الواردة.

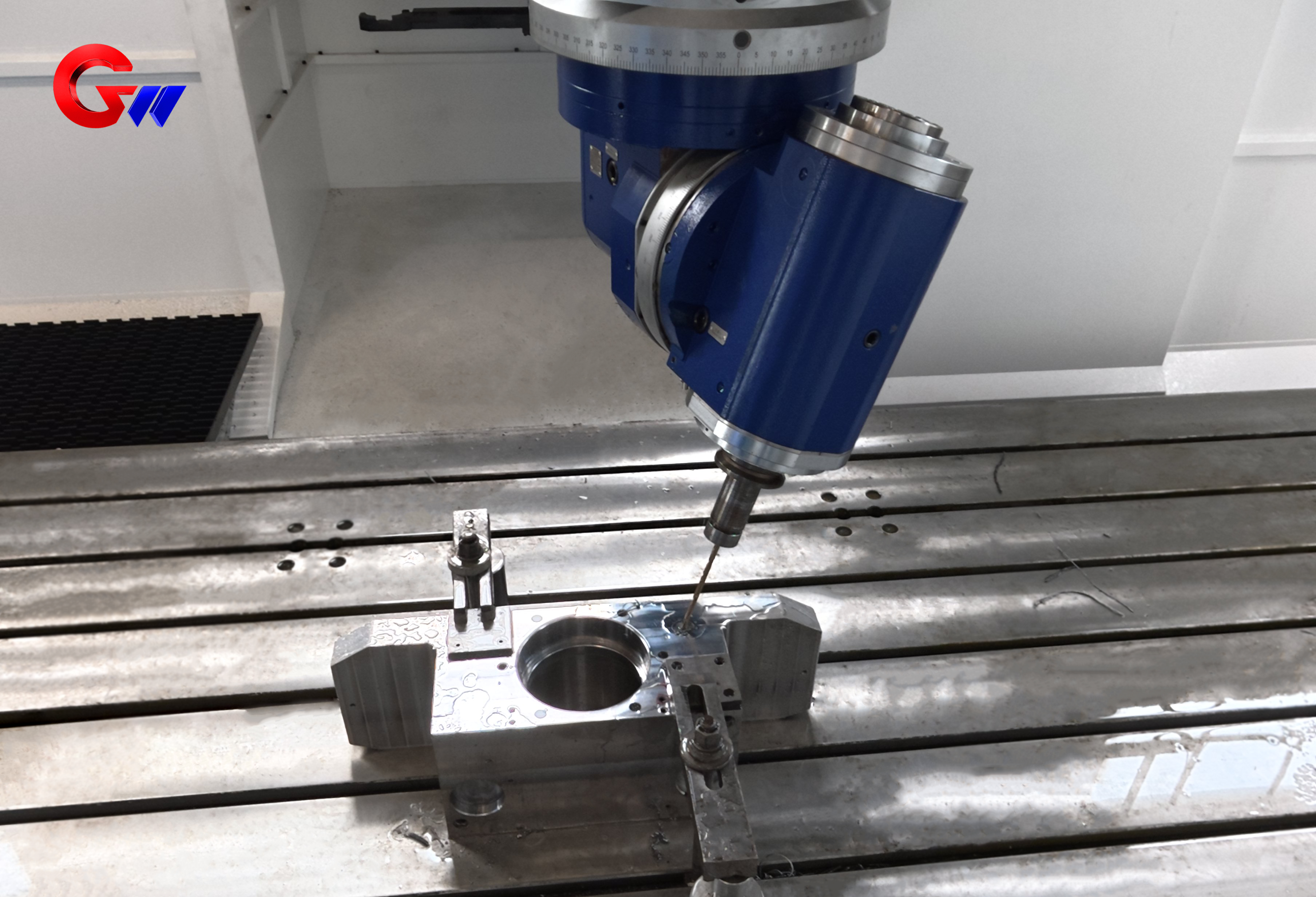

عمليات التشغيل الآلي: غالبًا ما تتضمن عمليات التشغيل الآلي باستخدام أسطوانات التثبيت عمليات حفر وتفريز واسعة النطاق، أو تشغيلًا بخمسة أوجه، أو تثبيتًا متعدد المراحل. إذا كان تحويل المرجع غير واضح، أو كانت سماحية التشغيل الخشن/النهائي غير معقولة، أو كانت حالة إجهاد قطعة العمل غير مستقرة، حتى لو كانت الأبعاد الفردية مطابقة للمواصفات، فقد يتأثر نمط الثقب وعلاقة التجميع. لذلك، ينبغي تنظيم تقارير الفحص حول الأبعاد الوظيفية والعلاقات الهندسية، وليس فقط الأبعاد الخارجية.

الصيانة: قبل إجراء الصيانة، يجب تحديد نوع المادة، وطبيعة العيب، ومدى الشق، وسماكة الجدار المتبقية، والتشوه؛ بالنسبة للشقوق في منطقة التحميل أو العيوب الرئيسية مجهولة المصدر، لا تقم بالإصلاح باللحام مباشرةً دون تقييم هندسي. كما يجب أن تكون أبعاد ما بعد الصيانة، ودقتها الهندسية، ونتائج الاختبارات غير المتلفة، خاضعة لمعايير قبول واضحة.

6. الشراء والقبول: قائمة مرجعية جاهزة للاستخدام

في مجال شراء قطع غيار مصانع الدرفلة، كلما كانت وثيقة الاستفسار أكثر وضوحًا، قلّت النزاعات لاحقًا. يمكن استخدام قائمة التحقق أدناه للتواصل الفني بشأن مشاريع تصنيع أو تشغيل أو صيانة دعامات الدرفلة:

مبدأ القبول: لا تكتفِ بالسؤال عما إذا كان بالإمكان تركيبه، بل اسأل أيضاً عن المواد المستخدمة فيه، والعمليات الرئيسية التي خضع لها، والسجلات التي تثبت امتثاله.

7. الأسئلة الشائعة: أسئلة شائعة من موظفي المشتريات والمعدات

س1: هل الدعامة الصلبة أكثر متانة؟

ليس بالضرورة. يحتاج دعامة التثبيت إلى توازن بين القوة والصلابة والمتانة والصلابة وقابلية التشغيل. قد تؤدي الصلابة العالية جدًا مع المتانة غير الكافية إلى زيادة خطر الكسر الهش؛ بينما قد تؤدي الصلابة غير الكافية إلى تسريع تآكل سطح التثبيت. يجب أن يكون الهدف هو تلبية متطلبات الرسم والحمل الفعلي، وليس السعي وراء قيمة قصوى واحدة.

س2: أيهما أفضل، دعامة من الفولاذ المصبوب أم دعامة ملحومة؟

لا توجد إجابة مطلقة بمعزل عن البنية والظروف. يُناسب الفولاذ المصبوب الهياكل المتكاملة المعقدة، بينما تُناسب الهياكل الملحومة عمليات التصنيع الكبيرة وغير القياسية ذات الدفعات الصغيرة. يُمكن لكلا النوعين إنتاج منتجات موثوقة، وكلاهما عُرضة للفشل بسبب عدم كفاية التحكم في العملية. قارن بين قابلية التصميم للتكيف، والقدرة التصنيعية، وسجلات الجودة، ومدة التسليم، وتكلفة الصيانة طوال دورة حياة المنتج.

س3: هل عملية "machining إلى رسم " من المورد كافية؟

إذا كانت الرسومات تحدد بشكل كامل متطلبات المواد والمعالجة الحرارية والفحص والقبول، فإن العمل وفقًا للرسومات هو المبدأ الأساسي؛ أما إذا كانت معلومات الرسومات غير كافية، فيجب استكمالها من خلال الاتفاقية الفنية. بالنسبة للمعدات القديمة التي تم فحصها أو قطع غيار مصانع الدرفلة المستوردة، يجب التمييز بين استنساخ الأبعاد واستعادة الوظائف، واستكمال ذلك باختبار المواد وتحليل الأعطال ومراجعة حالة الموقع عند الضرورة.

س4: هل يُعتبر الاختبار غير المتلف موثوقاً به بمجرد إجرائه؟

ليس تمامًا. يعتمد التأثير على مدى ملاءمة الطريقة، وتوقيت الفحص، ومنطقة التغطية، وقدرات المعدات والأفراد، ومستوى الحساسية، ومعيار القبول. لكل من اختبارات الجسيمات المغناطيسية، والاختراق، والموجات فوق الصوتية، والتصوير الإشعاعي حدود تطبيقية؛ ولا يمكن لعبارة "تم فحصه" وحدها أن تحل محل تقرير محدد.

س5: كيف يمكن الحكم بسرعة على ما إذا كان مورد دعامات الدوران محترفًا؟

لاحظ ما إذا كان بإمكان الطرف الآخر التواصل بشكل محدد بشأن الرسومات، والشروط، والمواد، والمعالجة الحرارية، والفحص، وبيانات التشغيل، وسجلات القبول - بدلاً من مجرد وعد بالسعر ومدة التسليم. عادةً ما يكون المورد المحترف على استعداد لتحديد حدود المخاطر ويمكنه تقديم بيانات العملية والفحص المتعلقة بالمنتج الفعلي.

س6: هل الفولاذ QT400-15 أكثر ملاءمة من الفولاذ المصبوب لتركيبات التثبيت عالية الدقة في مصانع الدرفلة؟

لا يمكن تعميم ذلك. يتمتع الفولاذ QT400-15 بقيمة تطبيقية في بعض تصميمات مطاحن الدرفلة عالية الدقة؛ وقد يتميز الفولاذ المصبوب بمزايا في ظل الأحمال العالية، أو الصدمات القوية، أو متطلبات الإجهاد المحددة. النهج الصحيح هو المقارنة من خلال التصميم بناءً على حمل مطحنة الدرفلة، وبنية الدعامة، والتشوه المسموح به، والاستجابة الديناميكية، وطريقة الصيانة، ومواصفات مواد المعدات الأصلية - وليس الاستبدال بناءً على الدرجة فقط.

خاتمة

يتحدد العمر التشغيلي الفعلي لقطع تثبيت الأسطوانات بشكل مشترك من خلال التصميم، والمواد، والتصنيع، والمعالجة الحرارية، والفحص، ودقة التشغيل، وصيانة التجميع، وظروف الدرفلة. ولا تُعدّ الاختلافات الواضحة بين المنتجات ذات الرسم نفسه أمرًا غامضًا، فإلى جانب الرسم، توجد العديد من متغيرات العملية التي يجب تحديدها وتسجيلها والتحقق منها. وبالنسبة للمشترين، فإنّ أنجع وسيلة للتحكم في المخاطر لا تقتصر على خفض السعر أو الترويج لجودة معينة من المواد، بل تشمل أيضًا تضمين المتطلبات الأساسية في الاتفاقية الفنية وإتمام عملية الاستلام بشكل كامل مع توثيق قابل للتتبع.

تُجري شركة لويانغ جي دبليو للتكنولوجيا الدقيقة المحدودة عمليات التصنيع والصيانة والتواصل التقني فيما يتعلق بأوتاد تثبيت الأسطوانات وقطع غيار مطاحن الدرفلة ذات الصلة. ونظرًا لتنوع استخداماتنا في تثبيت أسطوانات العمل، وأوتاد تثبيت أسطوانات الدعم، وأوتاد تثبيت الأسطوانات الوسيطة، وتطبيقاتنا المختلفة مثل مطاحن الدرفلة الباردة والساخنة، ومطاحن درفلة الرقائق، ومطاحن درفلة شرائح الألومنيوم، فإننا نولي اهتمامًا بالغًا لمدى تطابق الرسومات مع ظروف التشغيل، وإمكانية التحقق من العمليات الرئيسية، وضمان استقرار عملية التجميع والصيانة بعد التسليم.

أعدّت شركة GW Precision هذه المقالة خصيصًا لفنيي معدات مصانع الدرفلة، ومسؤولي المشتريات والصيانة، حيث تُعرّفهم بمنطق مراقبة الجودة الشائع لقطع تثبيت الأسطوانات في مجالات المواد، والمعالجة الحرارية، والتشغيل الآلي، والصيانة. إن درجات المواد ومسارات المعالجة المذكورة هنا هي لأغراض التوضيح العام فقط، ولا تُعدّ بديلاً عن التصميم أو التزامًا بعمر افتراضي لمعدات محددة. للاطلاع على تفاصيل المشاريع الفعلية، يُرجى الرجوع إلى رسومات المعدات، والمعايير المطبقة، والاتفاقية الفنية المُعتمدة من الطرفين.
